Pinagem



Nesta tabela está a descrição e funcionalidade de todos os pinos dos módulos.
PINO NOME DESC.
1 Audio ON A saída fica com nível 0 com o módulo em funcionamento e 1 quando desativado
2 NC Não conectar
3 AF_OUT Saída de áudio
4 NC Não conectar
5 PTT Deixar a entrada à nivel 0 aciona a transmissão e à nível 1 a recepção *
6 PD Controle de baixo consumo. Se esta entrada estiver em nível 0 o módulo desliga e se deixada em nível 1 o módulo liga
7 H/L Controle de Potência. Se esta entrada estiver em nível 0 o módulo opera com baixa potencia (0,5W no SA818). E se estiver desconectado o módulo opera em alta potência. Importante! Este pino não pode ser ligado ao nivel 1 (positivo) em nenhuma hipótese.
8 VBAT Positivo da alimentação. Alimentar com tensão entre 3,3V e 5,5V de corrente contínua
9 GND Negativo da alimentação
10 GND Negativo da alimentação
11 NC Não conectar
12 ANT Conectar a uma antena 50 Ohms
13 NC Não conectar
14 NC Não conectar
15 NC Não conectar
16 RXD Saída de transmissão de dados. Deve ser ligado ao TX do dispositivo com o qual irá se comunicar.
17 TXD Entrada de recepção de dados. Deve ser ligado ao RX do dispositivo com o qual irá se comunicar.
18 MIC_IN Entrada de Microfone ou auxiliar
* - Deixar este pino sem conexão também aciona a Recepção (RX)

Sinal 1 = Positivo
Sinal 0 = Negativo
Entrada de dados: O pino deve receber algum sinal 0 ou 1
Saída de Dados: O pino fornece um sinal 0 ou 1.

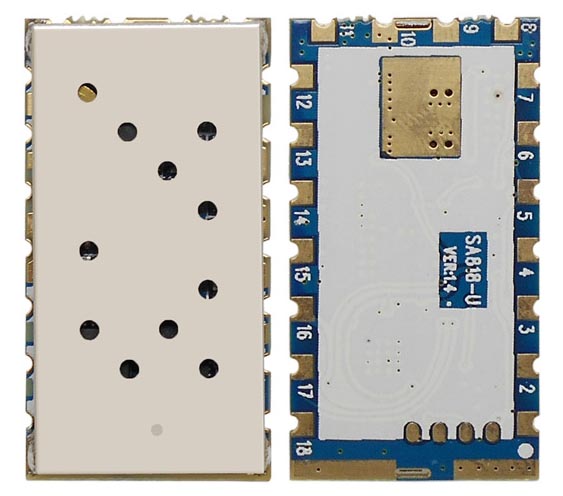

Foto da Pinagem


Os números dos pinos são gravados na placa, como se vê abaixo.


Conexões


Importante! Nos desenhos abaixo onde os fios são representados por traços coloridos, os fios VERMELHOS significam POSITIVO da alimentação, e fios PRETOS significam negativo da alimentação. Os demais fios recebem cores apenas para ajudar a identificação visual.

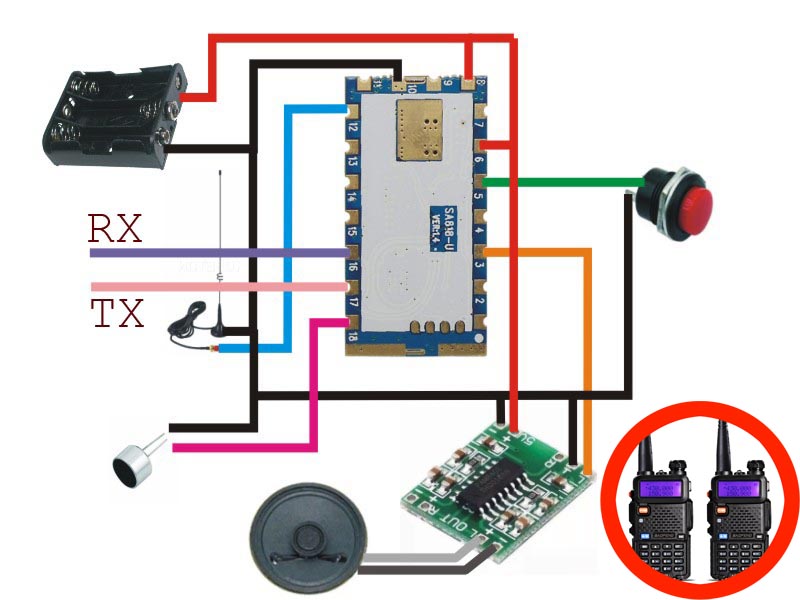

Conexao Basica

Abaixo a conexão básica para um rádio Stand-alone (sem uso de um microcontrolador)

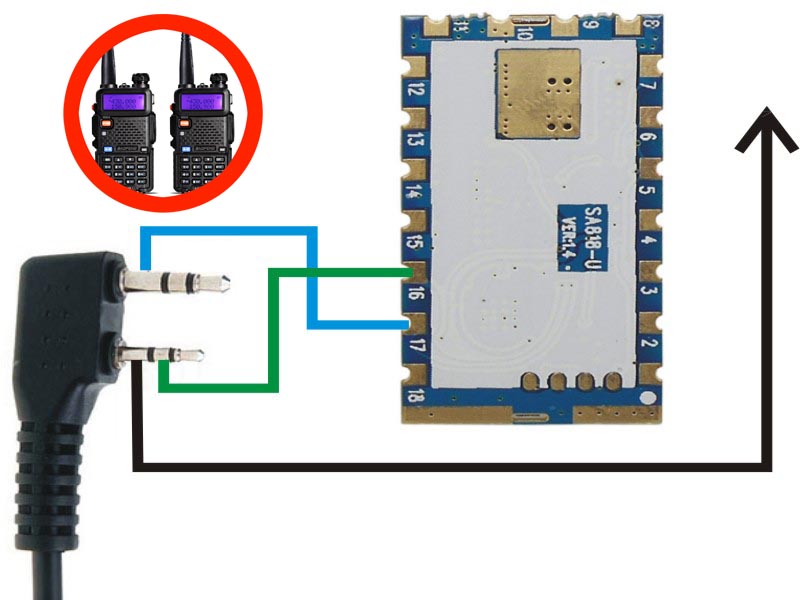

Conexao com Cabo de Gravacao Baofeng (Kenwood)

Aqui como devem ser as conexões usando um cabo de programação usado nos rádios Baofeng


Conexao a um Módulo FTDI

Para usar o SA818 com um modulo FT232R ou CH340, os pinos devem se encontrar de modo invertido:
RX do SA818 com TX do modulo
TX do SA818 com RX do modulo

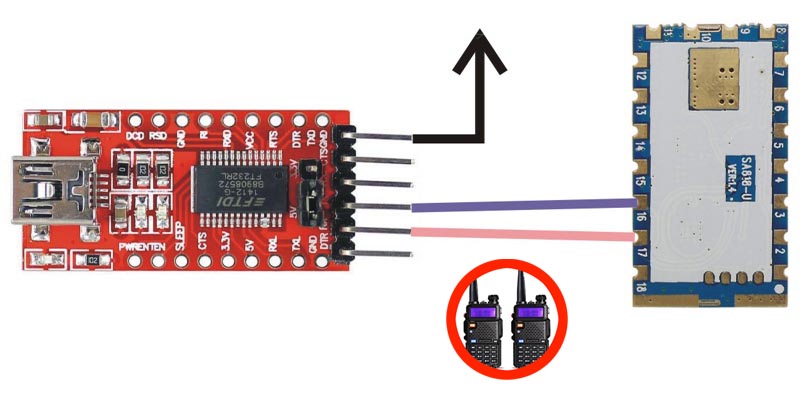

A imagem mostra como fica a conexão na placa Serial/USB FT232R

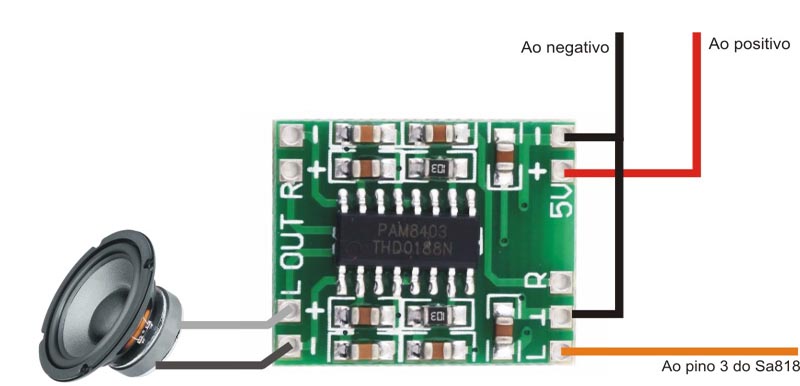

Modulo amplificador PAM8403


Este módulo é simples, barato e de excelente potência, mas não possui controle de volume.

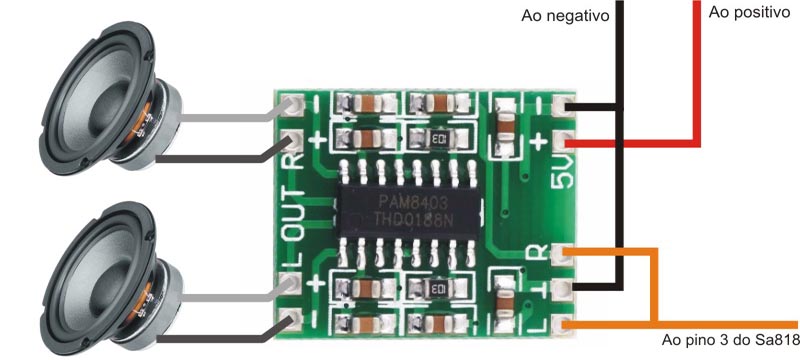

Para ter 2 alto-falantes, mude a conexão de entrada como se vê abaixo.



Você pode incluir um controle de volume inserindo um potenciometro entre o SA818 e o módulo PAM8403. Ou comprando um módulo que já vem com controle de volume.

Montagem


Dicas para sua montagem.

Carcaça do módulo


A carcaça metálica que envolve o módulo tem diversas funções, e você deve conhecê-la para saber como efetuar sua monstagem corretamente.
1. Ela é negativa.
Ou seja, ela faz parte do circuito negativo da placa. Portanto, tenha muito cuidado com as soldagens e evite que pingos de solda fechem curto entre os pinos da placa e a carcaça metálica para evitar curto circuito ou mal funcionamento do seu rádio.
2. Ela é o dissipador.
Seu rádio vai esquentar durante as transmissões igual ao seu Baofeng, e este calor é dissipado na carcaça. Muitos radioamadores que montaram seus rádios com os modulos fazem a carcaça ter contato com uma grande superficie métalica para favorecer o esfriamento.
3. E$la é uma gaiola de Faraday
As partes do rádio mais sensiveis à interferencia são protegidas por esta carcaça, portanto, seus testes podem ser feitos sem muitos cuidados quanto a isso, mas para um rádio que vai operar "de verdade", você precisa pensar em abrigar o aparelho em uma caixa metálica ou com revestimento interno em material metálico.


Soldagens


Use um ferro de solda de ponta fina, com no máximo 30 Watts e solda estanhada.
Evite ficar muito tempo no mesmo ponto de solda para evitar superaquecimento e prefira fios finos e maleáveis, para evitar quebrar os contatos da placa durante o manuseio.

Gravacao



O SA818 possui uma memória EEPROM interna (os dados ficam armazenados mesmo após desligar o módulo), e para fazer sua gravação você pode usar um programa simulador de terminal, o Grava818 ou fazer todo o processo através de um microcontrolador.

Grava818


Software gratuito que dispensa digitação de códigos para gravar os módulos SA818.
Seus comandos da tela inicial servem para os módulos SA818, SA868, DRA818 e SR_FRS_1W.



  • Visite a página e baixe o Grava818 gratuitamente

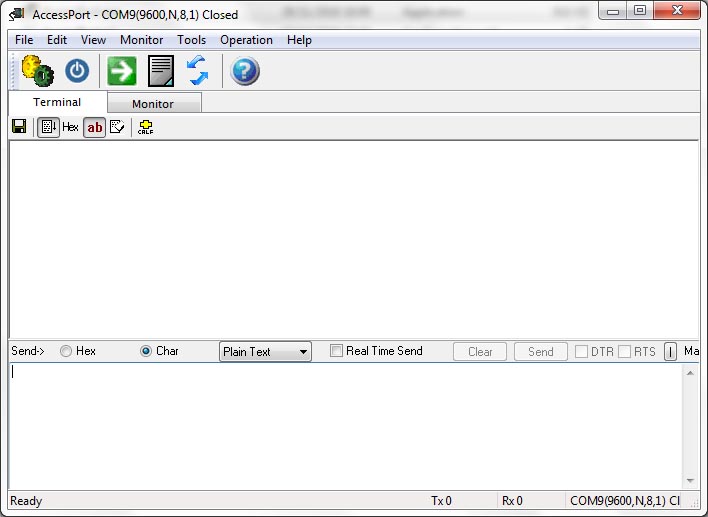

    AccessPort


    Programna gratuito tipo Terminal que permite gravar o SA818 através de comandos "AT". Para utilizar este tipo de programa você deve configurar a porta Com com as seguintes características:
  • Baud Rate: 9600
  • Parity: None
  • Data Bit: 8
  • Stop bits: 1
    E todo comando deve ser seguido de um "Enter" (CR + LF) antes de enviar.




  • Faça aqui o download gratuito do AccessPort 1.37


    Material Tecnico


    O material a seguir é para quem deseja programar os módulos manualmente (através de microcontroladores ou programas tipo terminal). Se você utiliza o Grava818, a maioria das informações desta seção são dispensáveis.

    Download

  • Datasheet (ficha técnica) do SA818
  • Manual de programação do SA818

    Comunicação"

    Os módulos se comunicam com comandos AT.
    Os comandos devem ser em ASCII e deve terminar com CR e LF. Ex.:


    AT+DMOCONNECT <CR><LF>


    E a resposta do módulo segue igualmente com CR e LF. Ex.;


    +DMOCONNECT:0 <CR><LF>


    Comandos AT do SA818

    A seguir, a lista de comandos aceitas pelo SA818 e SA868.


    Handshake
    Estabelece conexão com o módulo.
    em testes práticos, notei que os comandos podem ser enviados ao SA818 sem uso de um handshake inicial. No entanto, este comando pode ser útil para efetuar um teste inicial de conexão.


    AT+DMOCONNECT <CR><LF>

    Resposta do SA818
    0: 0k
    1: Problema na comunicação

    +DMOCONNECT:0 <CR><LF>


    Configuração em grupo.
    Envia ao módulos de uma única vez os dados de Frequencia RX e TX, largura de banda, Squelch, e subtons RX e TX.
    O módulo aceita apenas um tipo de subtom por vez (CTCS ou DCS) para a mesma frequencia.
    Formato: AT+DMOSETGROUP=BW,TX_F,RX_F,Tx_subtom,SQ,Rx_subtom.
    onde:

    BW: 0=12.5khz (narrow) / 1:25khz (wide)
    TX_F e RX_F: Frequencias de Transmissão e Recepção, no formato 000.0000.
    Tx_subtom e Rx_subtom: Subtom CTCS no formato 0000, de 0000 a 0038. Ou DCS no formato 0000 (veja tabela com todos os subtons no "Manual de programação do SA818" - download acima)
    SQL: Squelch de 0 a 8.

    Ex.:

    Envio de subtom tipo CTCS

    AT+DMOSETGROUP=0,415.1250,415.1250,0012,4,0013<CR><LF>


    Resposta do SA818:
    0: 0k
    1: Problema na comunicação

    +DMOSETGROUP:0 <CR><LF>

    Lista completa de comandos no o "Manual de programação do SA818" - download acima.


    Módulos disponiveis no mercado



    Há 3 principais fabricantes no mercado que oferecem módulos praticamente identicos de UHF e VHF.
    São eles:

  • NiceRF: SA818U e SA818V
  • Sunrise Digit: SR_FRS1WU e SR_FRS1WV
  • Dorji: DRA818U e DRA818V

    Todos tem identico o formato, a pinagem e as principais características. No entanto, os 3 fabricantes oferecem diferenças entre seus módulos que podem inviabilizá-los para alguns projetos, e foi por isso que adotei o SA818 em meus projetos.

    A principal vantagem do SA818 diante dos demais está na tensão de trabalho. Ele tem uma tensão maior e que se consegue com mais facilidade e sem por o projeto em risco.

    Tensão de trabalho:
  • NiceRF (SA818U e SA818V): 3,3V a 5,5V
  • Sunrise Digit (SR_FRS1WU e SR_FRS1WV): 3,3V a 5V
  • Dorji (DRA818U e DRA818V): 3,3V a 4,5V

    Note que o fato de permitir até 5,5V assegura que mesmo com pequenas falhas em um regulador de tensão o risco de perder o módulo acabe sendo bem reduzido, por isso preferi o NiceRF em meus projetos.

    Variedade de comandos:
    Neste quesito os módulos da Sunrise são os mais variados.
  • NiceRF (SA818U e SA818V): 8 comandos
  • Sunrise Digit (SR_FRS1WU e SR_FRS1WV): 5 comandos
  • Dorji (DRA818U e DRA818V): 10 comandos.

    Todos possuem 5 comandos em comum. Portanto, os comandos do Dorji estão presentes também nos módulos da NiceRf e Sunrise, e são os mais básicos.
    Os comandos da Sunrise Digit são bastante interessantes. Ele possui controle de sensibilidade do microfone, ajuste de sensibilidade do VOX e envio de mensagens como principais diferenciais, enquanto o NiceRF é o único a oferecer o RSSI.

    Documentação
    Para quem vive no Brasil e nunca teve acesso a esse tipo de equipamento, ter informação disponível também é um grande diferencial. Neste quesito a NiceRF se mostrou muito melhor que todas as demais.
  • NiceRF (SA818U e SA818V): Manual de Programação e datasheet completos e com exemplos em linguagem C
  • Sunrise Digit (SR_FRS1WU e SR_FRS1WV): Manual de programação e datashhet em um único documento, mas há pouca difusão
  • Dorji (DRA818U e DRA818V): Manual de programação e datasheet em um único documento, mas há pouca informação.
    Apesar de a Dorji ter um material deficitário, os seus módulos são os mais comentados em blogs e canais de vídeo, mas sempre em lingua inglesa. Neste ponto a Sunrise é sofrível, pois não há praticamente nada sobre ela na web, e até mesmo em lojas virtuais como EBay ou Amazon se encontram poucas ofertas de seus módulos.


    Montagens pelo mundo



    Aqui alguns exemplos de rádios e dispositivos montados por amadores de várias partes do mundo, que servem de ideais e que podem ser temas de vídeos futuros no canal.

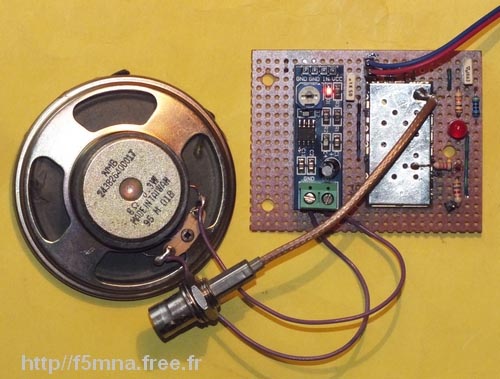

    1. Montagem simples. Note que o negativo da antena foi soldado na carcaça do módulo

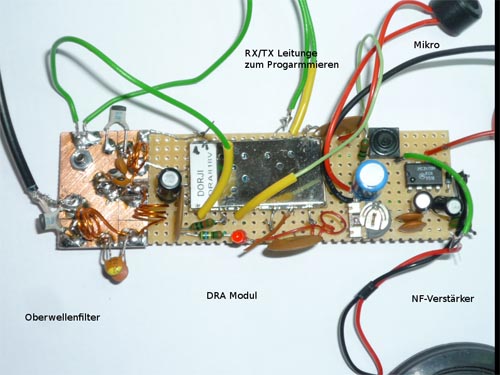

    2. Montagem com filtro de ruídos na antena (à esquerda do módulo) e amplificador com LM386 e controle de volume através de um trimpot (à direita do módulo)

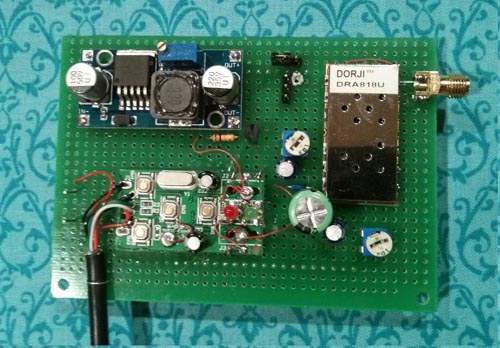

    3.Nesta montagem o interessante é o uso de módulo step-down de baixo custo para garantir a tensão de trabalho adequada.(no canto superior esquerdo da placa)

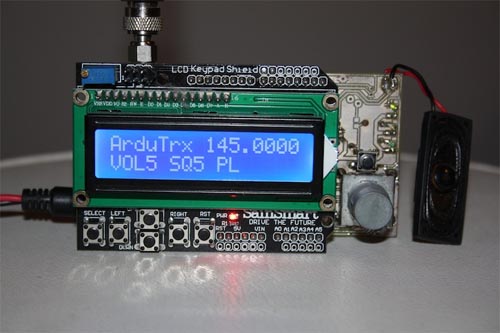

    4. Montagem com display LCD e microcontrolada. Este será tema de um "mini-curso" em breve!
