Antena Flower Pot



Antena projetada por John Bishop (VK2ZOI), em 2006.
http://vk2zoi.com/articles/dual-band-half-wave-flower-pot/ (site em inglês)

Diagrama de Montagem

.



Lista de Materiais
Cabo Coaxial RFS Kmp Rg-58 50 Ohms Flexível

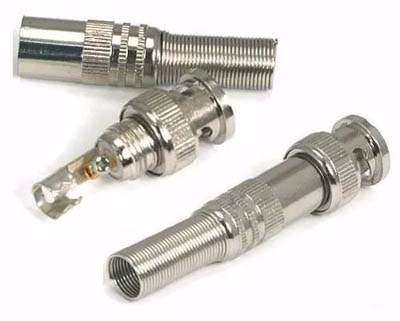

Conector Bnc Macho

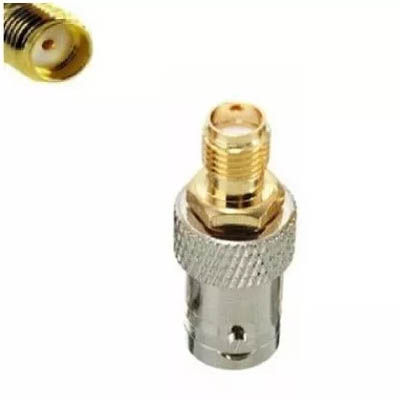

Adaptador BNC Fêmea X SMA Fêmea

  • Download de Padrões de conectores para antenas

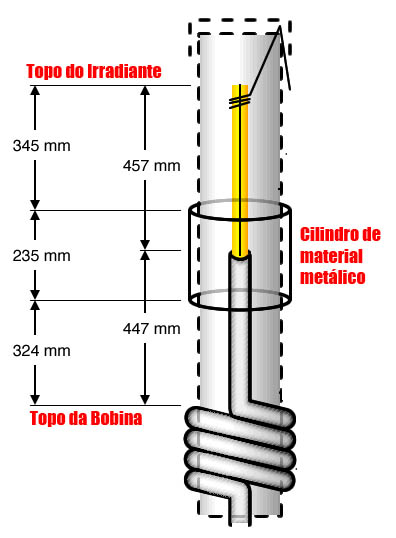

    Dimensões e distâncias para cilindro de material metálico, para uso em UHF


    Informações Importantes:
  • Use apenas tubos de PVC de 1" (uma polegada).
    Usar tubos mais largos ou mais estreitos exigem que a quantidade de espiras da bobina seja modificada.

    Montagem do Conector

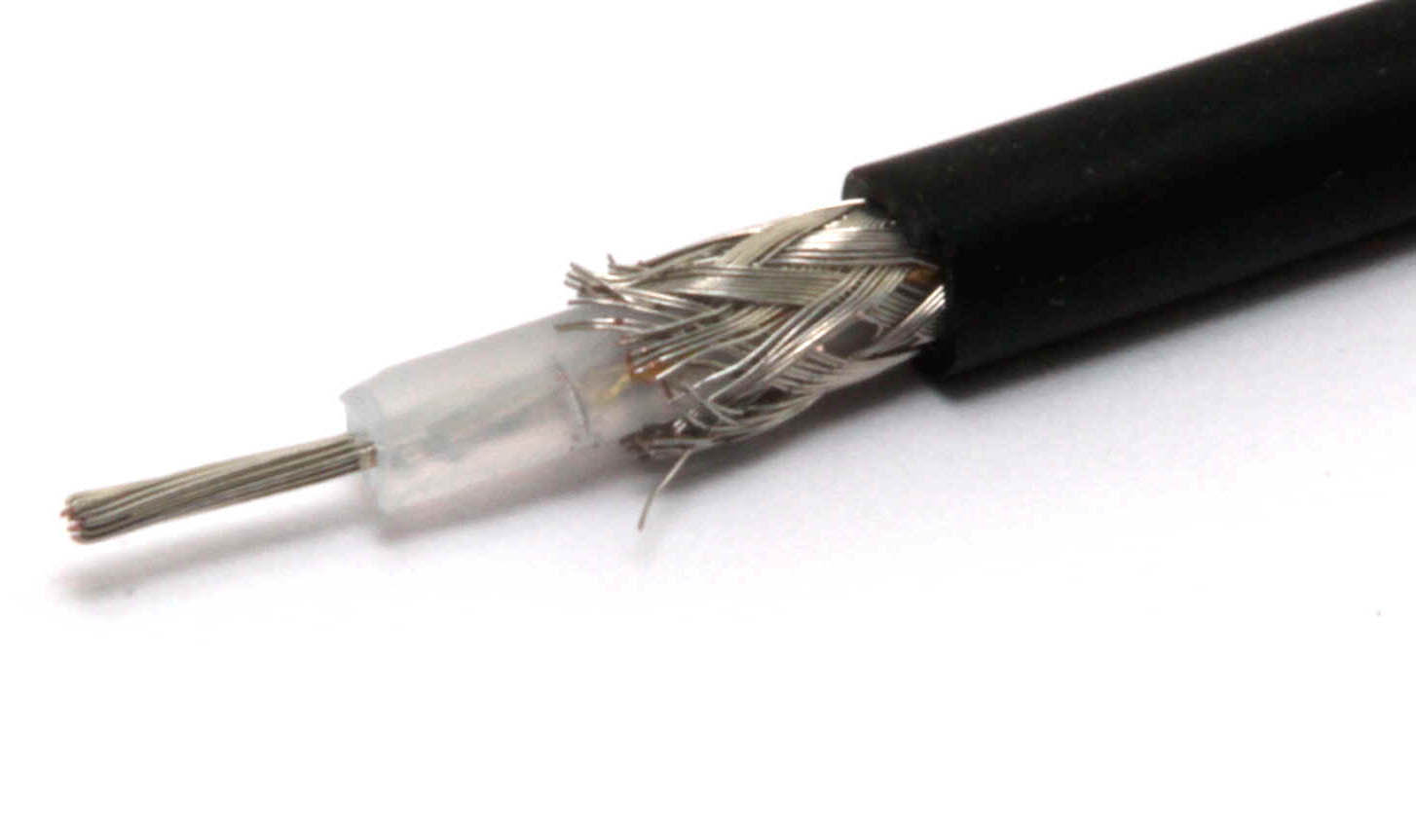

    1. Desencape o cabo, deixando uma parte de malha de 1cm a 1,5cm exposta, e libere o condutor central como exibido na imagem abaixo, com comprimento suficiente para entrar no terminal interno do conector.
      NÃO PERMITIR QUE A CONDUTOR CENTRAL E A MALHA SE TOQUEM!


    2. Desenrosque a capa do conector e passe pelo cabo.
      Puxe a malha para trás, de modo que ela cubra a capa do cabo.

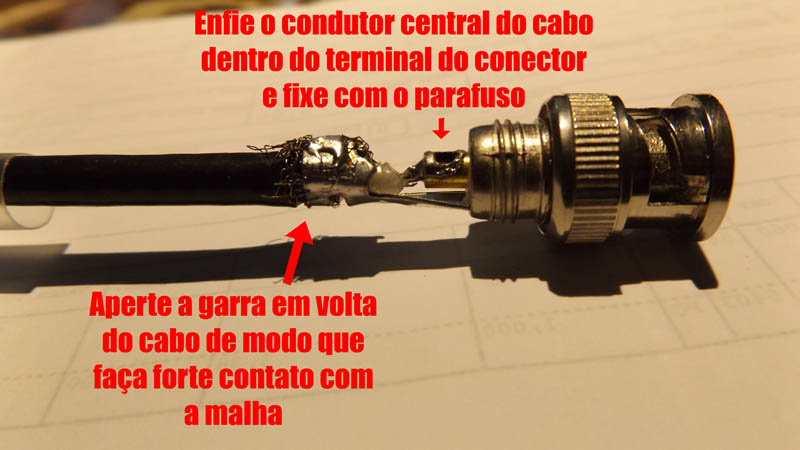

    3. Enfie a parte desencapada do condutor central do cabo no terminal do conector BNC e aperte o parafuso.
      Encaixe a malha exposta do cabo nas garras do conector e aperte bem.
      Se possível, faça uma solda para garantir conexões mais firmes.
      NÃO PERMITIR QUE A CONDUTOR CENTRAL E A MALHA SE TOQUEM! Elimine qualquer "fiapo" da malha que possa fechar curto com o terminal central do conector.

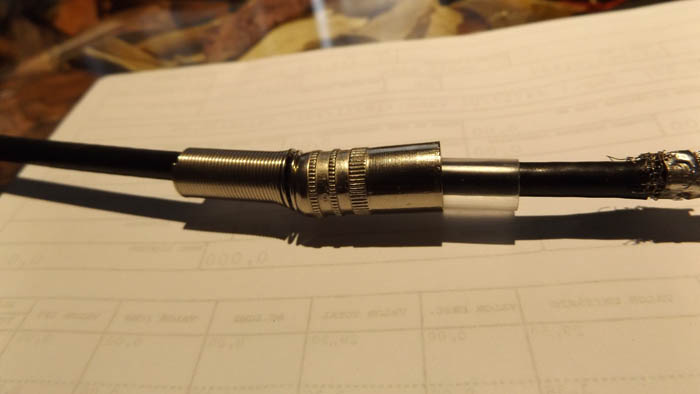

    4. Volte a capa do conector para sua posição e use o cilindro de plastico interno para proteger as conexões.
