Faça seu Próprio Cabo de Programação




*** ATENÇÃO! Placas PL2303 vendidas nos sites de compras também estão usando chip's falsos. Evitem a PL2303 e comprem apenas se for FTDI

O Caio, assinante do Canal, está produzindo os cabos de gravação com chip original FTDI (o oficial Baofeng) compatível com todas as versões do Windows. WhatsApp 11-97494-5508

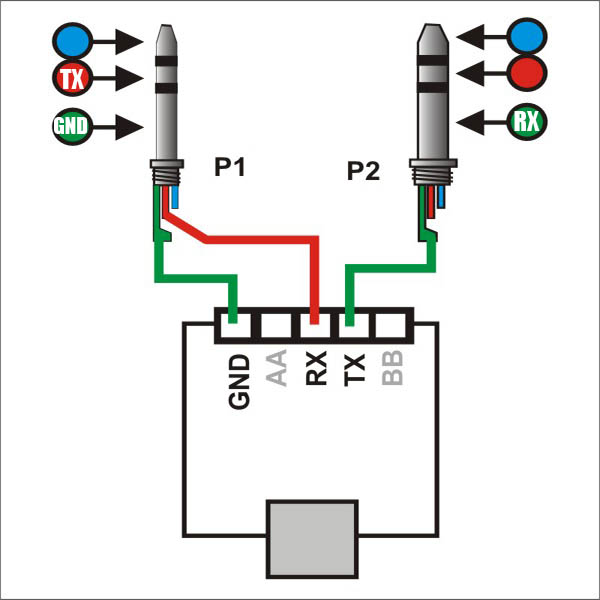

Diagrama do Cabo

.

Importante:
  • Apenas os terminais GND, TX, e RX devem ser usados.
  • Em algumas placas os terminais TX e RX são gravados como TxD e RxD.
  • A ordem e a posição dos terminais GND, TX e RX variam conforme o modelo da placa.
  • Na imagem acima, os terminais estão em contraposição (TX se conecta com RX), se não funcionar deste modo, conecte TX-TX e RX-TX.

    Pinagem de dados do terminal Kenwood usado nos HTs Bao0fenhg


    Drivers
    PLACA DRIVER
    PL2303 Prolific
    FT232 VCP FTDI
    CP2102 Silicon Labs

    Download dos drivers

    Anuncios de placas no Mercadolivre (Brasil) com palavras-chave "usb serial arduino rs232"
    Video deste página



    Visite esta página regularmente para verificar a disponibilidade dos demais demais, que estão em produção.
