Controle DTMF com Baofeng

Placa usada nos testes:
Módulo Decodificador De Tom Dtmf Mt8870 Telefone Arduino

Alimentação: 5VCC

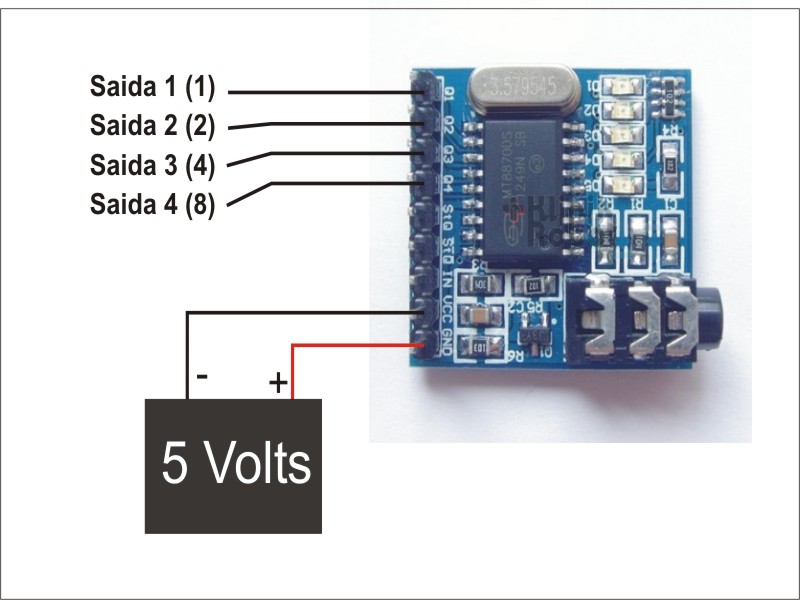

Diagrama Básico

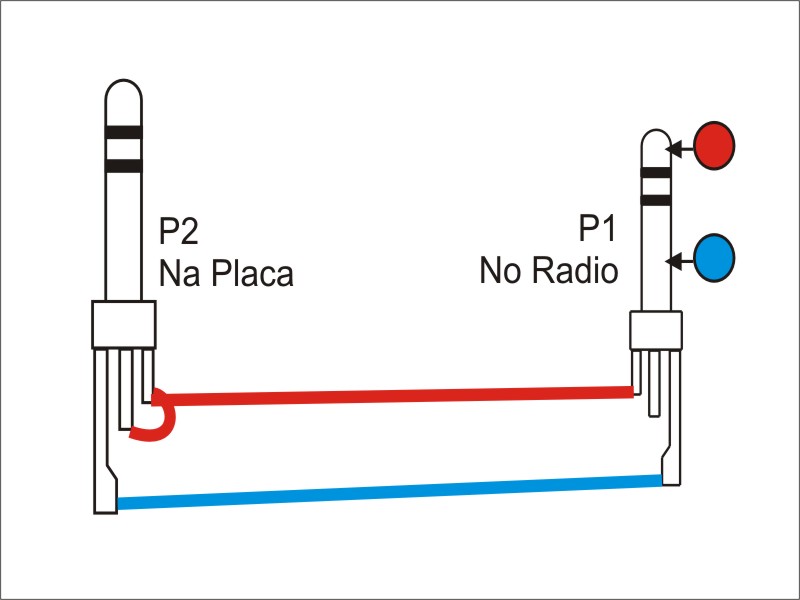

Cabo de Transferência de áudio

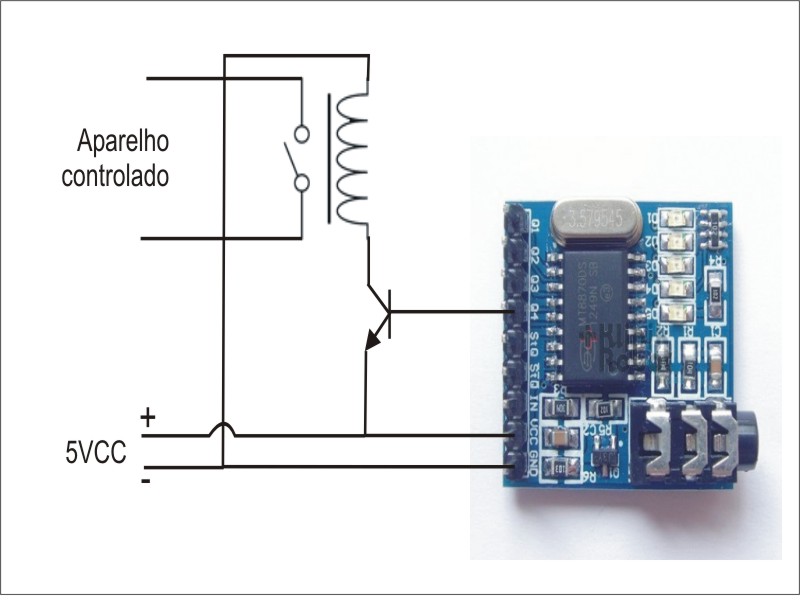

Montagem Básica de controle
Os sinais obtidos em Q1, Q2, Q3 e Q4 são nível 1, e em latch.


Vídeos do canal para configurar o rádio que irá transmitir o sinal DTMF.
O rádio que recebe o sinal e aciona a placa não requer comnfiguração específica.
Menu Nome Link do vídeo
16 DTMFST https://youtu.be/-hmCDOdQmMk Tons DTMF no alto-falante
19 PTT-ID https://youtu.be/R0YsQ8kOZnE Identificação automatica via PTT
