Frequência do Canal UV-Rapido: 462.225MHz
Sintonize nas horas exatas do dia. No 777S e 888S use canal 2

Carregador Veícular

Dica: Se você não deseja usar um multimetro para ajustar a tensão (voltagem) veja abaixo a placa step-down com voltimetro acoplado.

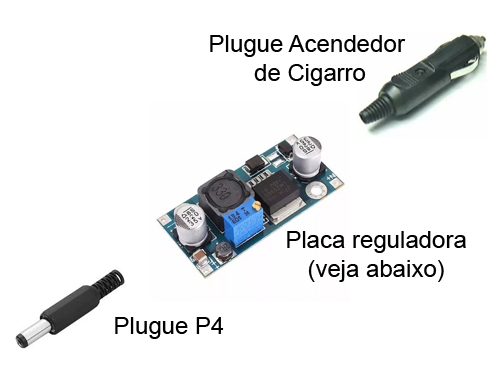

Lista de Materiais

.

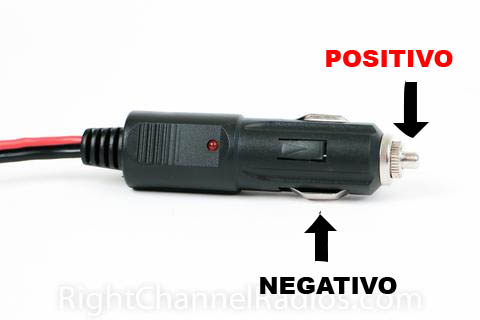

  • Plugue Acendedor de Cigarros

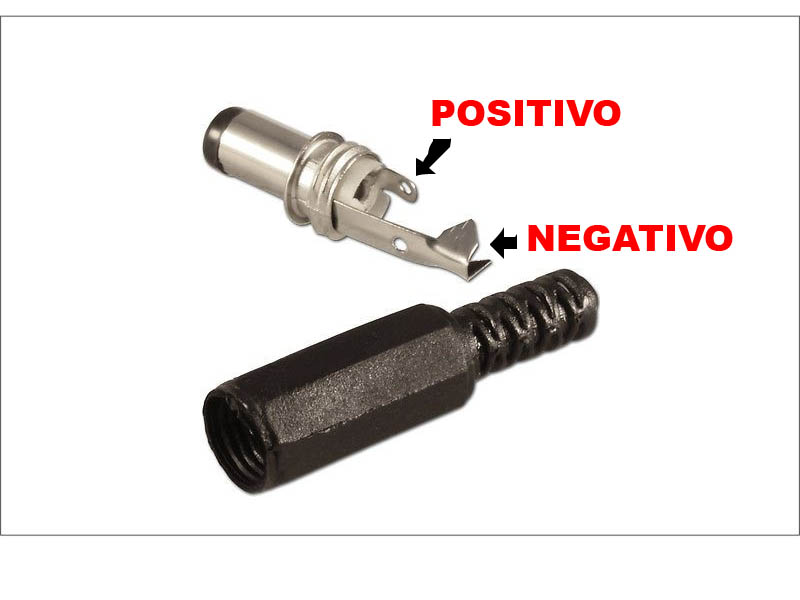

  • Plugue P4
  • Placa reguladora de Voltagem (ver abaixo a mais adeaquada)
  • Multimetro (apenas se usar placa SEM voltimetro)
  • Cabinhos vermelho e preto
  • Caixinha plastica para abrigar a placa



ESCOLHENDO A PLACA MAIS ADEQUADA PARA VOCÊ
Você deve comprar uma Placa Reguladora Step Down Dc-DC baseada no LM2596.
Esta á placa mais vendida no mercado e suporta tensões de entrada de 4V a 40V. Sua escolha deve considerar:
  1. Você tem um multimetro para regular a tensão (voltagem)
  2. Você não tem ou não sabe como usar um multimetro.

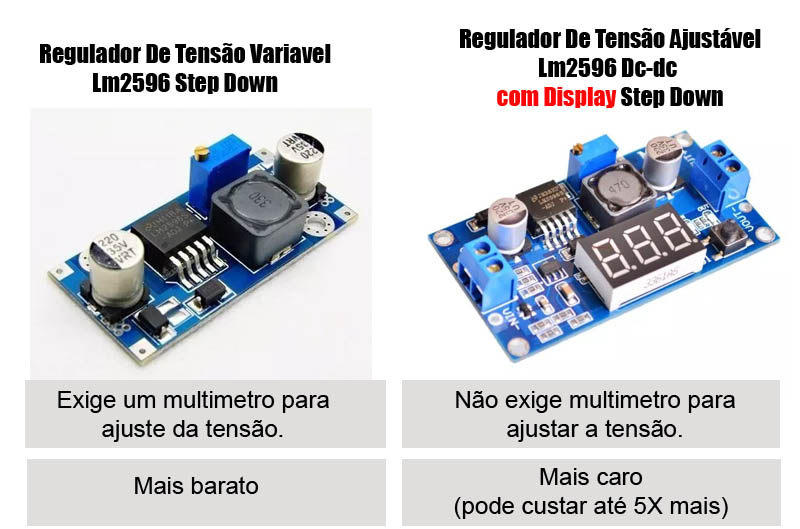

Selecione sua placa (aspecto das placas ofertadas em sites de compras online)

Importante! A placa deve estar abrigada em uma pequena caixinha plástica para evitar contatos e curtos em objetos metálicos

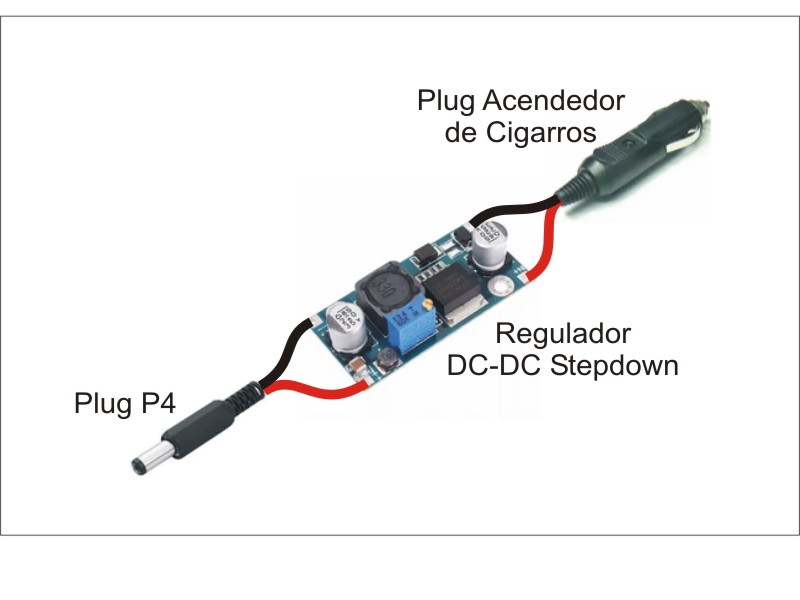

Modo de Conexão

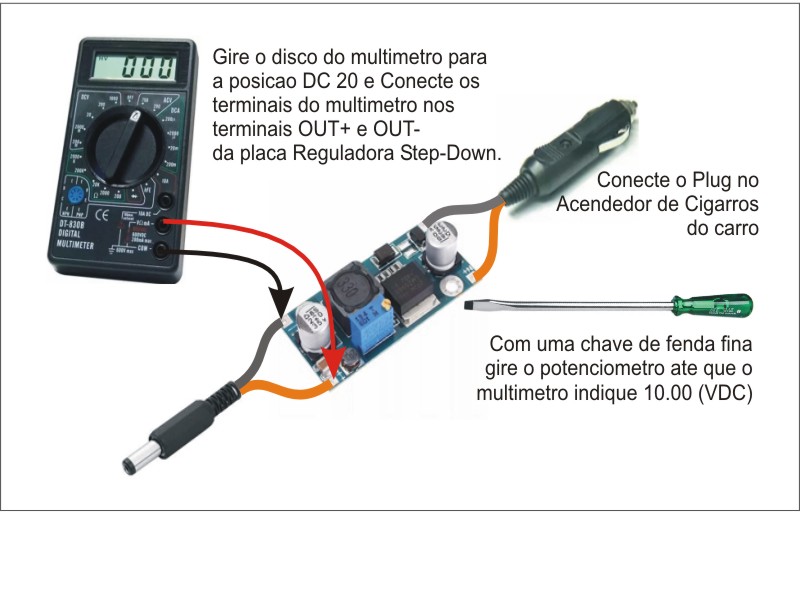

MONTAGEM e AJUSTE
O modo abaixo é para placas SEM voltimetro.
Para placas COM voltimetro, ignore o multimetro e se oriente pelo display da placa.
